Produktbeschreibung

Einsatz:

Kontrollierter Schraubenanzug im Bereich von 0,24 - 9 Nm

Schnelles, kontrolliertes Anziehen ermöglicht Serienproduktion

Elektrik-, Elektronikindustrie sowie Apparatebauindustrie und industrielle Fertigung oder in der Qualitätskontrolle

Ausführung:

Verstellbarer Drehmomentschrauber - mit Monoskala

Mit 1/4" Innensechskantaufnahme zur Betätigung von 1/4" Bits nach DIN 3126 - C 6,3

Auslösegenauigkeit: +/- 6 % Toleranz vom eingestellten Wert

Ausführung nach DIN EN ISO 6789 Typ II Klasse D

Präzisions-Umlauf-Kugelkupplung für den kontrollierten Rechts- und Linksanzug

Präzisions-Mechanismus gleitet bei Erreichen des eingestellten Wertes deutlich spürbar durch

Automatische Rückstellung in die Ausgangsposition

3 Modelle im Bereich von 0,2 Nm bis 9 Nm, weitere Modelle in lbf·in und ozf·in erhältlich

Mikrometer-Skalenteilung: 1 cNm bzw. 0,1 Nm

Leichte Konstruktion durch eloxierte Aluminiumgriffe

Lieferumfang:

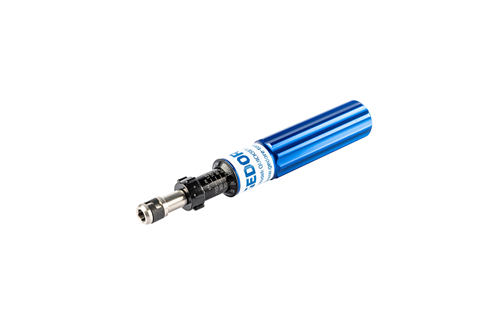

Drehmomentschrauber Typ Quickset

Modelle No. Quickset 6 FH / Quickset 9 FH mit zusätzlichem Quergriff für leichteres Arbeiten

Prüfzertifikat nach DIN EN ISO 6789-2:2017

Lieferung in stabiler Kartonage



Abmessungen und Gewichte

Gesamthöhe [mm]: 25,4 mm

Gesamtlänge [mm]: 169 mm

Nennhöhe [mm]: 25,4 mm

Nennlänge [mm]: 169 mm

Netto-Gewicht [kg]: 0,165 kg



Lieferumfang

Inhalt (Anzahl Stück): 1



Technische Eigenschaften

Antriebsaufnahme, Sechskant- [metrisch]: 6,3

Antriebsaufnahme, Sechskant- [zöllig]: 1/4"

Antriebstyp/Antrieb: Bitaufnahme

Anzugsrichtung: Links und Rechts

Auslösemechanik: Rutschkupplung

Einsatzbereich: Montage Fertigung Qualitätskontrolle Serienmontage Wartung und Instandhaltung

Präzision +/-: +/- 6 %

Prüfzertifikat: DIN EN ISO 6789-2:2017

Compliance: konform

Skalentyp: Mono
